Кабельная инфраструктура

Знать свою сетьСхема коммутации: от волокна до плана работ

Время опытного инженера слишком ценно, чтобы каждый раз заново выяснять, куда уходит волокно и что подключено на другом конце.

Сеть строится годами. За это время узлы расширяют, оборудование меняют, подключения переносят. Часть подробностей остаётся в документах, часть — у людей, которые выполняли работы. Перед следующим выездом всё это приходится снова собирать вместе.

Хорошо, когда на вопрос «что здесь подключено?» можно ответить, открыв схему.

Схема коммутации узла связи в USERSIDE: кабели, отдельные волокна, делители и соединения.
01Коммутация внутри узла: от кабельной линии до отдельного волокна и порта.

Внутри узла

На схеме коммутации USERSIDE видны кабели с отдельными волокнами, кроссы, делители, порты оборудования и соединения между ними. Расцветка, нумерация и сведения о конечных точках помогают разобраться в узле, даже если инженер открывает его впервые.

На схеме используются те же объекты, которые учтены в системе. Когда инженер фиксирует соединение, он меняет данные о коммутации кабелей и оборудования. Эти сведения доступны и в карточках объектов. Отдельно поддерживать рисунок с теми же связями не требуется.

Положение устройств, направление кабелей и изгибы линий можно менять. Сложный узел удаётся разложить так, чтобы его было удобно читать. Этой аккуратностью воспользуется каждый, кто откроет схему после вас.

За пределами одного узла

Когда работы затрагивают несколько узлов, отдельные схемы приходится читать вместе. Важно видеть не только соединения внутри муфты, но и то, как они продолжаются за её пределами.

В глобальной схеме коммутации USERSIDE схемы муфт и узлов связи можно компоновать на общем полотне. Вы выбираете нужные объекты и меняете их расположение. При этом видны и подробная коммутация внутри каждого узла, и связи между ними.

При выборе линии коммутации подсвечивается её маршрут через объекты общей схемы. С участком можно работать в комплексе, не собирая продолжение соединений по отдельным окнам.

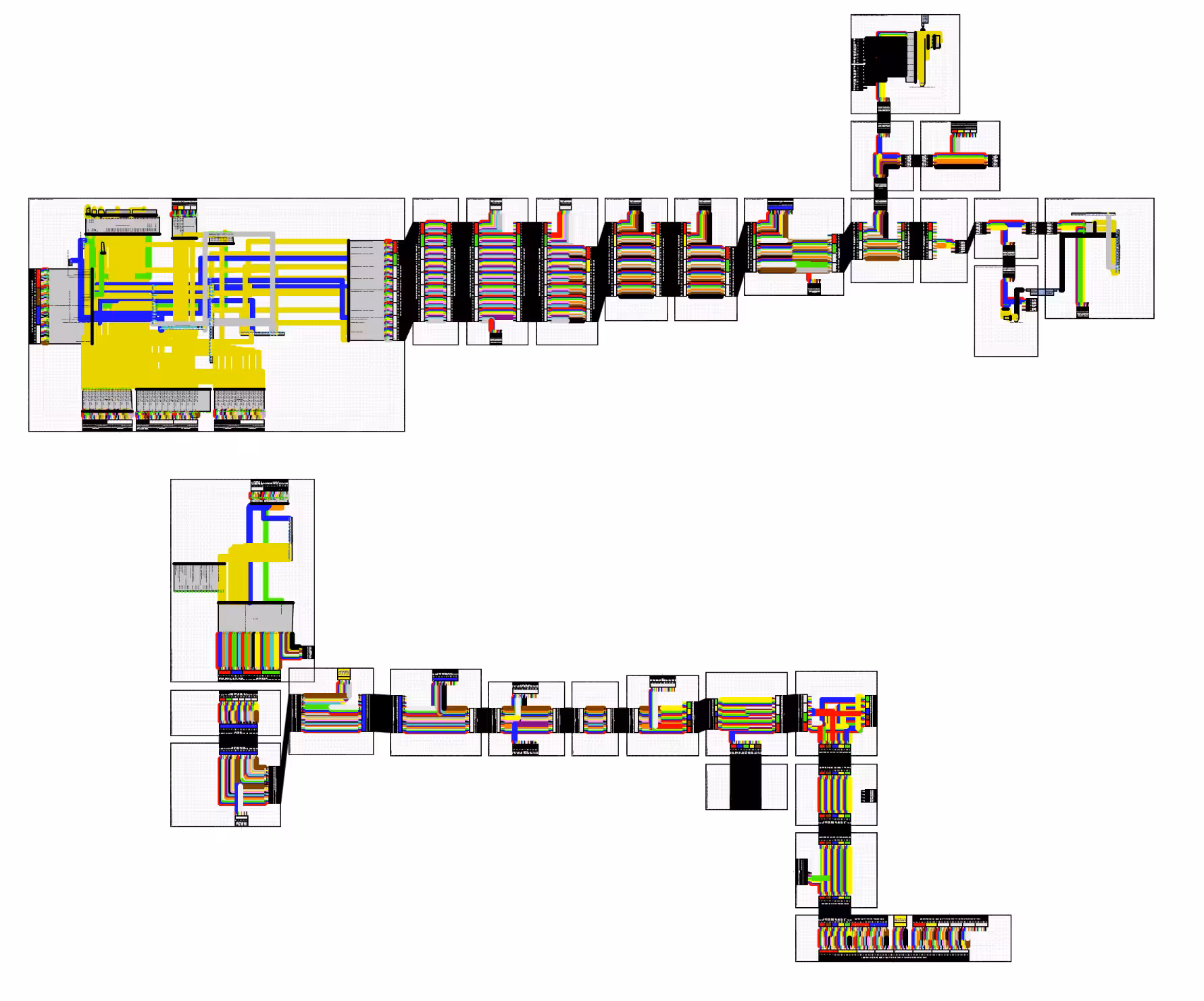

Глобальная схема коммутации USERSIDE: схемы нескольких муфт и узлов связи на общем полотне.
02Глобальная схема коммутации: внутренние соединения узлов и связи между ними на общем полотне.

Для конкретного порта оборудования, делителя или адаптера кросса доступен список зависимых абонентов. Перед перекоммутацией можно проверить, чьи подключения проходят через нужный участок.

Общую схему можно сохранить в SVG — для печати, обсуждения с коллегами и включения в рабочую документацию.

Схема и карта работают вместе

В одном из режимов схемы коммутации половину экрана занимает карта. Обе части интерактивны и связаны между собой: выделение объекта на схеме выделяет его на карте, и наоборот. Например, можно выбрать приходящую кабельную линию и сразу увидеть её на местности — или выбрать линию на карте и увидеть её выделенной на схеме узла.

Интеграция с PON-оборудованием добавляет к этой картине уровни оптического сигнала связанных абонентов. По данным опроса на портах делителя отображается уровень принимаемого сигнала подключённых ONU. Абонентские устройства можно показать и на карте вместе с их показаниями.

В показаниях в dBm появляется контекст: конкретный выход делителя, подключённый абонент, дом на карте. Чтобы сопоставить их, не приходится вручную искать один и тот же объект в нескольких представлениях сети.

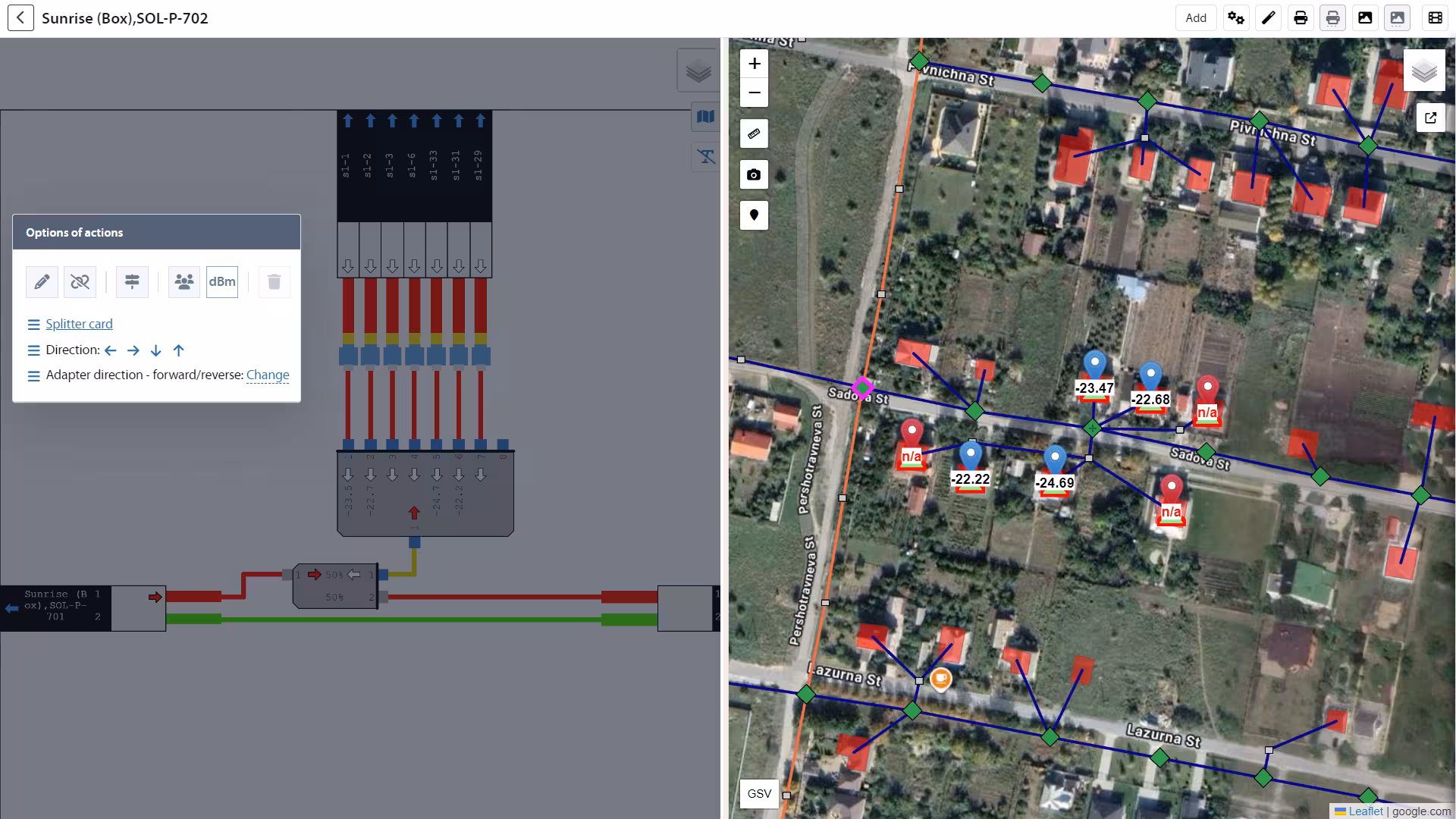

Интерактивный режим схемы коммутации с картой и уровнями оптического сигнала связанных абонентских ONU.
03Один рабочий режим: коммутация внутри узла, объекты на карте и показания PON-оборудования.

Сначала — на схеме

Узел нужно расширить: установить ещё один делитель, перенести часть подключений, задействовать другой кабель. Прежде чем отправлять бригаду, полезно спокойно рассмотреть будущую конфигурацию.

В режиме перепланировки изменения готовятся отдельно от действующей коммутации. Можно сохранить несколько вариантов, включить планируемые объекты и открыть текущее состояние рядом с проектом.

Инженер видит, какие соединения останутся, какие предстоит разорвать и что появится после работ. Есть время проверить детали и обсудить решение с коллегами. При этом проект не подменяет фактическую схему в учёте.

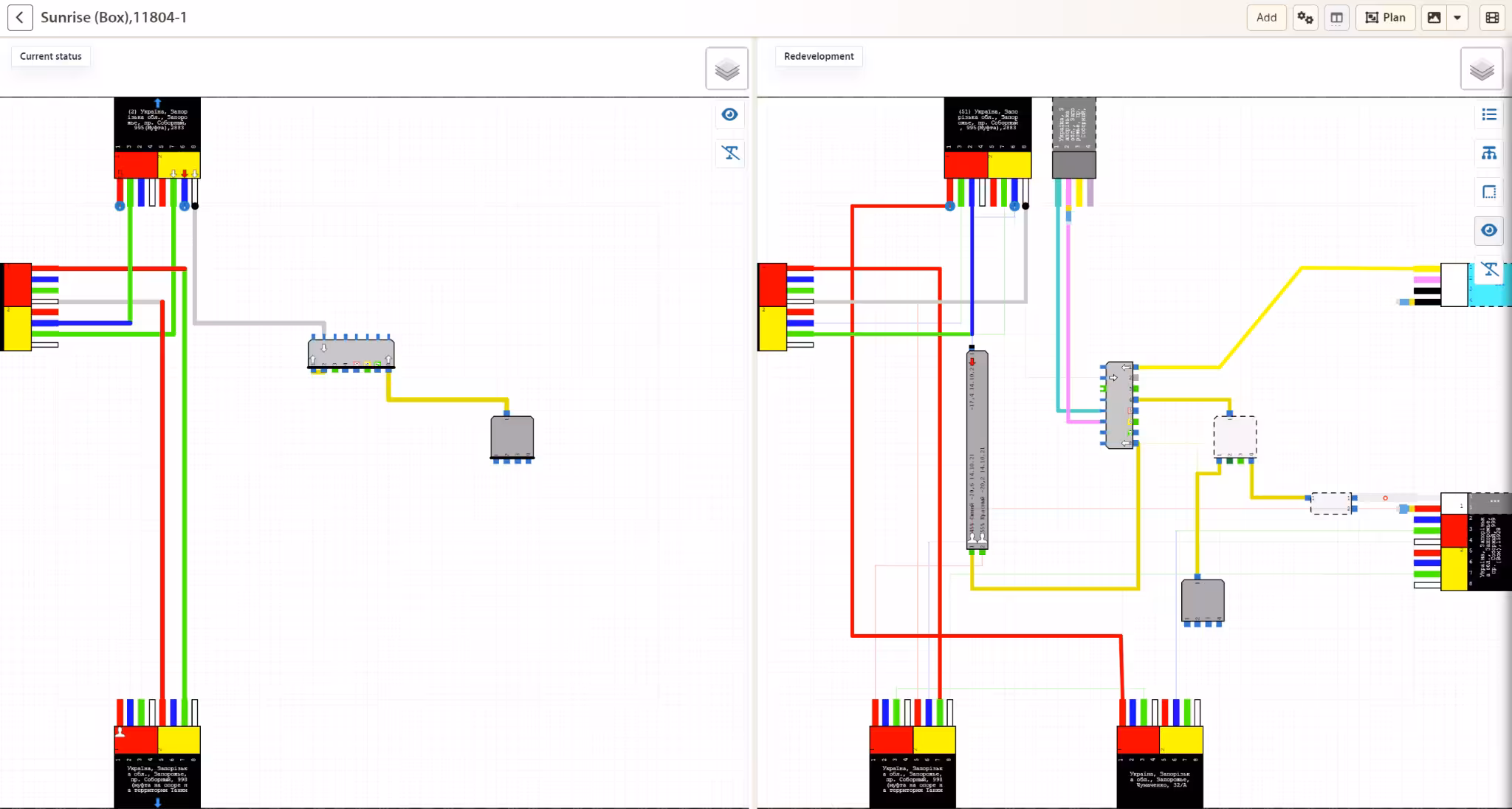

Текущая схема коммутации и подготовленный вариант перепланировки в USERSIDE.
04Слева — текущее состояние. Справа — подготовленный вариант изменений.

План, с которым можно ехать на объект

В сети может быть пятьдесят тысяч муфт, но сварщику на объекте нужна точная схема одной из них.

Ему можно передать подготовленную схему и план работ с чек-листом действий. В нём указано, какие соединения разорвать и какие создать, с конкретными кабелями, волокнами и портами.

Каждая операция имеет номер, связанный с отметкой на схеме. Выполненные пункты отмечаются в списке. Можно посмотреть будущую конфигурацию целиком, а затем перейти к нужному действию, не теряя его места в общем плане.

Вместо очередного объяснения по телефону у инженера и сварщика есть общее задание, которое можно проверить по пунктам. Время, потраченное на подготовку, работает на всю бригаду.

После фактического выполнения работ запланированные соединения подтверждают или отклоняют. Если на месте потребовалось отступить от проекта, в системе должна остаться выполненная коммутация.

План работ для сварщика: чек-лист разрыва и создания соединений с нумерацией на схеме USERSIDE.
05План работ с чек-листом: конкретные операции, номера на схеме и отметки о выполнении.

Как было до работ

Иногда нужный ответ находится в предыдущей схеме. К какому порту было подключено волокно? Как выглядел узел до расширения? Что изменилось между двумя выездами?

USERSIDE сохраняет снимки схем при операциях соединения и разрыва коммутации. История доступна из самой схемы: можно открыть сохранённое состояние и рассмотреть прежние соединения.

Снимки хранятся в SVG. Этот векторный формат позволяет увеличивать схему без потери чёткости, печатать её и использовать в других документах.

История снимков схемы коммутации в USERSIDE с датами сохранённых состояний.
06Предыдущие состояния доступны из рабочей схемы. Историю узла не нужно восстанавливать по памяти.

В ежедневной работе

Создание и удаление соединений, изменение их геометрии выполняются без перезагрузки страницы. Для массовых операций есть мастер коммутации, а свободные волокна и адаптеры можно соединять, не затрагивая занятые. Многие действия поддерживают отмену, в том числе через Ctrl+Z.

Схему можно сохранить в SVG для печати и передачи за пределы системы. Повторяющиеся операции требуют меньше ручных действий, а подготовленными материалами удобно пользоваться и на объекте.

Время остаётся у вашей команды

Мы делаем USERSIDE для компаний, которые относятся к своей инфраструктуре всерьёз. Для них точная схема, подготовленное задание и сохранённая история — нормальные требования к работе. Размер оператора здесь менее важен, чем уровень этих требований.

Когда значительная часть дня уходит на поиски, сверки и повторные объяснения, легко прийти к выводу, что не хватает людей. Но прежде чем расширять штат ради этой рутины, стоит вернуть существующей команде время на основную работу.

При актуальном учёте коммутации следующий инженер начинает с готовой картины. Ему не нужно заново собирать сведения, которые компания уже получила. Это возможность больше делать силами той же команды, не нанимая дополнительных сотрудников только для обслуживания разрозненной информации.

Освободившееся время можно направить на развитие сети, новые подключения и качество сервиса — на то, ради чего компания и работает.

Хорошо, когда накопленный опыт остаётся в компании.

И когда у людей, которые его накопили, появляется время двигаться дальше.

Схема коммутации — одна из сотен возможностей USERSIDE.

В демо USERSIDE можно посмотреть другие рабочие сценарии и оценить, как система связывает инфраструктуру, задачи и данные.
